產品詳細
| 型號 |
公稱轉矩 Tn |
許用轉速 np |
軸孔直徑 d |
軸孔長度 L |
總長 Lo |
L2 | D | D1 |
間隙 l |
重量 |
轉動慣量 J |
潤滑油 |
| /N·m | /r·min-1 | /mm | /kg | /kg·m2 | /kg | |||||||
| JS1 | 45 | 4500 | 18、19、20、22、24、25、28 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0.00141 | 0.0272 |
| JS2 | 140 | 22、24、25、28、30、32、35 | 68 | 105 | 2.59 | 0.00223 | 0.0408 | |||||
| JS3 | 224 | 25、28、30、32、35、38、40、42 | 50 | 103 | 70 | 115 | 3.36 | 0.00327 | 0.0544 | |||
| JS4 | 400 | 32、35、38、40、42、45、48、50 | 60 | 123 | 80 | 130 | 5.45 | 0.00727 | 0.068 | |||
| JS5 | 630 | 4350 | 40、42、45、48、50、55、56 | 63 | 129 | 92 | 150 | 7.26 | 0.0119 | 0.0862 | ||
| JS6 | 900 | 4125 | 48、50、55、56、60、63、65 | 76 | 155 | 95 | 160 | 10.44 | 0.0185 | 0.113 | ||
| 型號 |
公稱轉矩 Tn |
許用轉速 np |
軸孔直徑 d |
軸孔長度 L |
總長 Lo |
L2 | D | D1 |
間隙 l |
重量 |
轉動慣量 J |
潤滑油 |
| /N·m | /r·min-1 | /mm | /kg | /kg·m2 | /kg | |||||||
| JS7 | 1800 | 3600 | 55、56、60、63、65、70、71、75、80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0.0451 | 0.172 |
| JS8 | 3150 | 65、70、71、75、80、85、90、95 | 98 | 199 | 122 | 210 | 25.42 | 0.0787 | 0.254 | |||
| JS9 | 5600 | 2440 | 75、80、85、90、95、100、110 | 120 | 245 | 155 | 250 | 5 | 42.22 | 0.178 | 0.426 | |
| JS10 | 8000 | 2250 | 85、90、95、100、110、120 | 127 | 259 | 162 | 270 | 54.45 | 0.27 | 0.508 | ||
| JS11 | 12500 | 2025 | 90、95、100、110、120、125、130、140 | 149 | 304 | 192 | 310 | 6 | 81.27 | 0.514 | 0.735 | |
| JS12 | 18000 | 1800 | 110、120、125、130、140、150、160、170 | 162 | 330 | 195 | 346 | 121 | 0.989 | 0.908 | ||
| JS13 | 25000 | 1650 | 120、125、130、140、150、160、170 | 184 | 374 | 201 | 384 | 178 | 1.85 | 1.135 | ||
| JS14 | 35500 | 1500 | 140、150、160、170、180、190、200 | 183 | 372 | 271 | 450 | 391 | 234.26 | 3.49 | 1.952 | |
| JS15 | 50000 | 1350 | 160、170、180、190、200、220、240 | 198 | 402 | 279 | 500 | 431 | 316.89 | 5.82 | 2.815 | |
| JS16 | 63000 | 1225 | 180、190、200、220、240、250、260、280 | 216 | 438 | 304 | 566 | 487 | 448.1 | 10.4 | 3.496 | |
| JS17 | 90000 | 1100 | 200、220、240、250、260、280、300 | 239 | 484 | 322 | 630 | 555 | 619.71 | 18.3 | 3.76 | |
| JS18 | 125000 | 1050 | 240、250、260、280、300、320 | 260 | 526 | 356 | 675 | 608 | 776.34 | 26.1 | 4.4 | |
| JS19 | 160000 | 900 | 280、300、320、340、360 | 280 | 566 | 355 | 756 | 660 | 1058.27 | 43.5 | 5.63 | |
| JS20 | 224000 | 820 | 300、320、340、360、380 | 305 | 623 | 432 | 845 | 751 | 13 | 1425.56 | 75.5 | 10.53 |
| JS21 | 315000 | 730 | 320、340、360、380、400、420 | 325 | 663 | 490 | 920 | 822 | 1786.49 | 113 | 16.07 | |
| JS22 | 400000 | 680 | 340、360、380、400、420、440、450 | 345 | 703 | 546 | 1000 | 905 | 2268.64 | 175 | 24.06 | |
| JS23 | 500000 | 630 | 360、380、400、420、440、450、460、480 | 368 | 749 | 648 | 1087 | - | 2950.82 | 339 | 33.82 | |
| JS24 | 630000 | 580 | 400、420、440、450、460 | 401 | 815 | 698 | 1180 | 3836.3 | 524 | 50.17 | ||
| JS25 | 800000 | 540 | 420、440、450、460、480、500 | 432 | 877 | 762 | 1260 | 4686.19 | 711 |
67.24
|
||

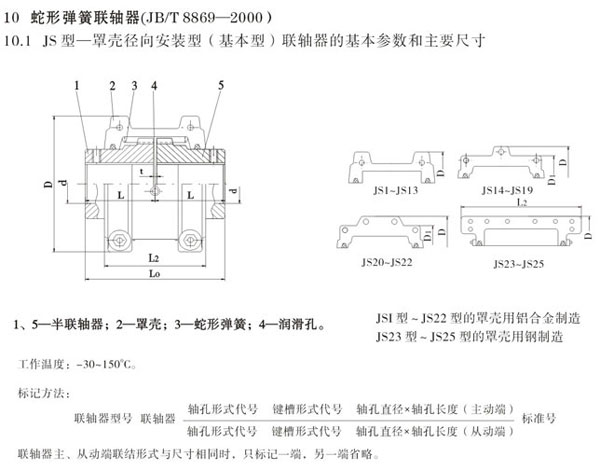

JS型蛇形彈簧聯軸器是一種結構*的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
